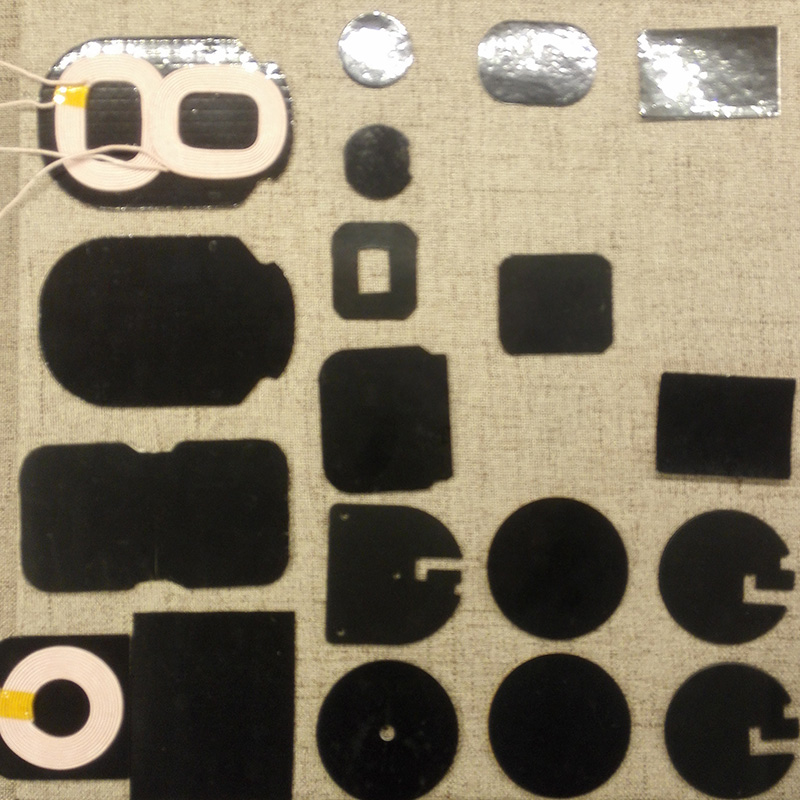

    Qi无线充电器隔磁片手发射端
    Qi无线充电器隔磁片手发射端

无线充电器用磁芯参数

无线充电器磁芯概要：

????????我公司的无线充电器用磁芯屏蔽片具有尺寸规格灵活定制、屏蔽效果好、导磁率高、发热小等特点， ，，，，，广泛应用在消费类电子产品上， ，，，，，深受客户的青睐。。。。。

无线充电器磁芯材料特性：

特性 符号 单位 温度 指标
磁导率 ?i 25℃ 1500±25%
-40℃ 1200
饱Q饱磁通密度(Hm=1000 A/m) Bs mT 25℃ 4950
100℃ 3800
剩磁??? (Hm=1000 A/m) Br mT 25℃ 110
100℃ 90
矫顽力 (Hm=1000 A/m) Hc A/m 25℃ 12
100℃ 9
功率损耗(200K/100mT) Pcv KW/m3 25℃ ≤160
100℃ ≤200
居里温度 Tc ℃ >230℃
材料密度 dD g/cm3 4.7

材料特性曲线：



无线充电器磁片材料特性 无线充电器磁片材料特性

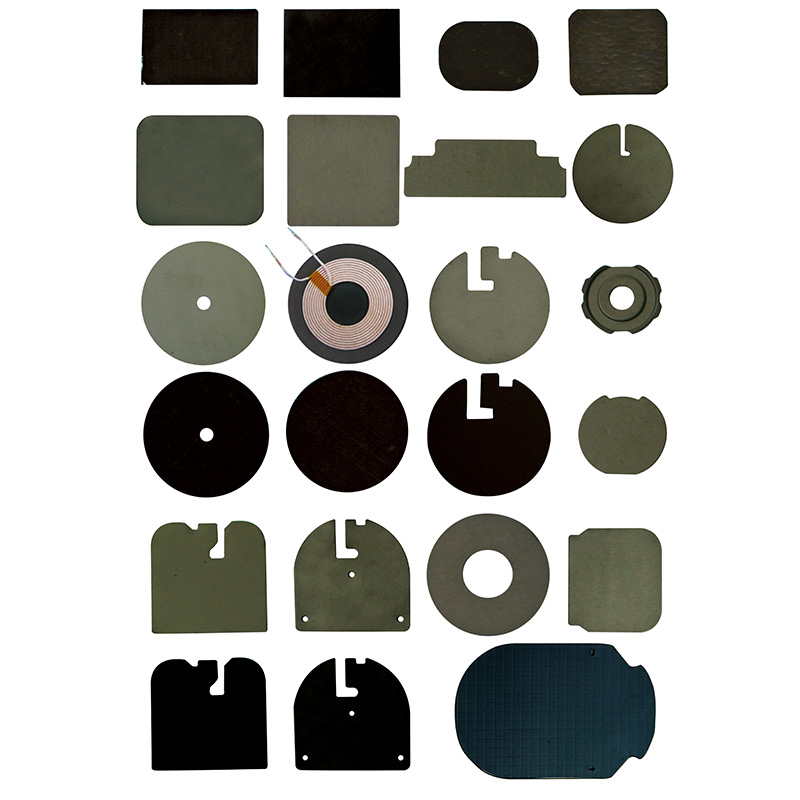

无线充电器磁芯规格：

1）、方片（FP）系列无线充电器用磁片

长 宽 高 备注
15 15 0.3 软片
46 36 0.3
48 32 0.3 硬片
48 41 0.3 软片
50 50 0.3
55 42 0.3
55 42 0.3
70 60 0.3
85 60 0.3
110 110 0.3
48 32 0.35
36 46 0.4 软片/硬片
37 27
48 32 0.4
73 55 0.4
42 33 0.4
35.5 40.5 0.45
48 32 0.5
40 35 0.5
38 30.5 0.5
45 5.0 0.6
50 50 0.5
58 21 0.5
120 60 0.5
130 65 0.5
83 58 1.0 橡胶软片
83 58 1.0 硬片
47 47 1.0
50 50 1.0
65 65 1.0
51.5 51.5 1.5
50 50 2.2
75 75 2.5
53 53 2.5

2）、圆片（YP）系列无线充电器用磁片

外径 孔径 高 备注
37 27 0.3 软片/开槽
45 5.0 0.5 软片/硬片
50 5.0 0.6
50 5.0 1.0 硬片
50 5.3 1.0
40 16 1.2
30 0.5 软片/硬片
43 0.5
50 0.5
47 0.8 硬片
43 1.0
45 1.0
50 1.0
80 1.0
50 2.0

3）、特殊系列
