????????石榴石型微波铁氧体材料具有很窄的铁磁共振线宽、低的介电损耗以及小的磁晶各向异性。。。。。。。由于损耗低性能优良,,,,,目前在微波铁氧体器件的应用中占有统治地位。。。。。。。
1)钇铁石榴石铁氧体
????????钇铁石榴石的分子式为Y3Fe5O12,,,,,记为YIG,,,,,是发现得最早(1956年)的石榴石型铁氧体。。。。。。。各种实用的石榴石型微波铁氧体材料都是由YIG派生出来的。。。。。。。
2)钇铝石榴石铁氧体
????????YAlIG是早期的通用石榴石材料。。。。。。。YAlIG的特点是所需的烧结温度很高(~1500°C)。。。。。。。一次球磨的混合效果对Al3+离子参与固相反应、进入石榴石晶位的程度影响较大。。。。。。。
3)窄线宽石榴石铁氧体
????????其DH?10Oe,,,,,是低损耗环行器隔离器的必用材料。。。。。。。主要有YCaInVIG、YCaSnVIG和YCaInGeIG。。。。。。。
多晶材料的线宽可表示为
ΔH多晶=ΔH内禀+ΔH各向异性+ΔH气孔+ΔH固相反应?
????????在小线宽材料配方中为了降低各向异性常数K1和ΔH各向异性的贡献,,,,,需要采用In3+、Zr4+、Sn4+等半径大的离子去取代八面体位的Fe3+。。。。。。。同时为了降低气孔、另相致宽ΔH气孔以及固相反应不完全致宽ΔH固相反应的影响,,,,,要求材料有良好的显微结构,,,,,如气孔率低、相纯度高、晶粒尺寸较大而均匀等,,,,,所以要求材料制备工艺水平要高。。。。。。。
4)铋钙钒石榴石铁氧体
????????BiCaVIG烧结温度较低,,,,,是一类不含钇的石榴石铁氧体材料,,,,,具有低成本、低磁矩、低DH、高居里温度等所谓三低一高的优点。。。。。。。
????????BiCaVIG的分子式为Bi3-2xCa2xVxFe5-xO12,,,,,一般取x>1.0,,,,,因此它是a位磁矩占优势的石榴石铁氧体。。。。。。。实用BiCaVIG材料Ms一般仅限于64~32kA/m, 4pMs: 800~400Gs。。。。。。。为了改善DH,,,,,通�;;;;;;共捎昧松倭縂e4+对四面体位的Fe3+的取代。。。。。。。
5) 钇钆石榴石铁氧体
????????

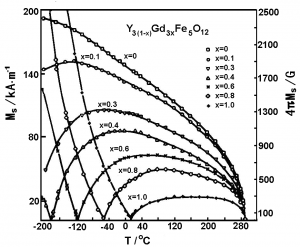

图10 Y3(1-x)Gd3xFe5O12的Ms温度特性[8.15].
????????但是随Gd含量增加DH也增大。。。。。。。实用YGdIG常采用In(或Sn)和CaV(Ge)的取代,,,,,以使DH和温度系数αM达到比YGdAlIG更好的折衷,,,,,获得更佳综合性能。。。。。。。
