微波铁氧体器件–移相器

纤目微波器件用铁氧体材料（旋磁材料、镍铁氧体材料、锂铁氧体材料）

??????? 微波铁氧体器件是利用铁氧体旋磁效应制成的微波器件，，，，，，材料是器件的核心。。。。。。。这种器件在微波电路中用来调控微波信号的频率、振幅、相位、极化状态和通道选择，，，，，，被广泛用于雷达、通信、导航、电子对抗、�？？？？？亍⒁２狻⒐悴サ缡印⑽⒉ḿ尤鹊任⒉ㄏ低骋约拔⒉ú饬恳瞧髦�。。。。。。。
????????微波铁氧体器件的种类很多，，，，，，从材料来分有单晶和多晶器件；；；；；；；；从传输线的结构来分，，，，，，有波导、同轴、带线和微带器件；；；；；；；；从偏磁场的工作点来分，，，，，，有高场、低场和共振场器件。。。。。。�；；；；；；；；箍梢园垂ぷ髌刀巍⒊惺芄β实拇笮　⒍丝诘氖俊⑵荡目碚捶�。。。。。。。

博源国际网站电子微波铁氧体器件–移相器

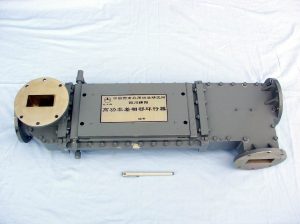

移相器

博源国际网站电子微波铁氧体器件–环行器

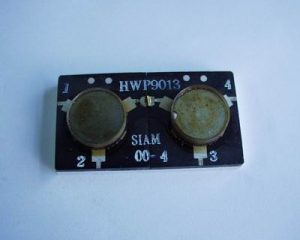

环形器

微波铁氧体分类,石榴石,尖晶石,六角晶系,隔离器,环行器,移相器

隔离器

????????石榴石铁氧体和尖晶石铁氧体是应用最为广泛的两大类旋磁材料。。。。。。。尖晶石铁氧体和石榴石铁氧体系列材料性能基本上满足了100MHz～100GHz整个微波波段，，，，，，各种微波铁氧体器件，，，，，，如环行器、隔离器、开关和移相器的应用要求。。。。。。。随着毫米波技术的发展，，，，，，毫米波谐振式器件也需要用有高内场的六角晶系铁氧体。。。。。。。

博源国际网站电子微波铁氧体移相器

图4 铁氧体移相器的典型结构.

????????微波铁氧体器件–移相器是一种能够使传播的电磁波产生一定相位差的双端口器件。。。。。。。数字式移相器的相移量按照设定好的几个偏磁场，，，，，，只能取若干固定值，，，，，，例如180°,90°,45°,22.5°等，，，，，，相位可由计算机来精确控制。。。。。。。偏磁场由脉冲激励电流来提供。。。。。。。通用的非互易锁式铁氧体移相器结构如图4所示：在矩形波导中轴方向放置一根铁氧体矩形环，，，，，，环的中心穿有激励导线，，，，，，通以脉冲电流使铁氧体环磁化，，，，，，脉冲过后材料就处于-M_r或+M_r的剩磁工作状态。。。。。。。

铁氧体相移器最主要的参数是品质因数（或称优值），，，，，，以度／分贝表示，，，，，，即1分贝衰减损耗时能达到的相移量。。。。。。。移相器主要用于相控阵雷达天线单元的相位控制，，，，，，以实现对空中目标的搜索、跟踪、测量、识别、引导、拦截。。。。。。。对移相器的要求是体积小、重量轻、损耗小、驱动电流小、开关时间短、承受功率大、相移误差小。。。。。。。

????????石榴石型微波铁氧体材料是绵阳市博源国际网站电子开发的新型微波材料，，，，，，具有很窄的铁磁共振线宽、低的介电损耗以及小的磁晶各向异性。。。。。。。由于损耗低性能优良，，，，，，目前在微波铁氧体器件的应用中占有统治地位。。。。。。。

微波铁氧体材料的主要性能参数

微波铁氧体材料的分类和应用
